لماذا تعتبر صمامات الفحص مكونات أوتوماتيكية رئيسية في أنظمة التحكم في السوائل الصناعية؟

في أنظمة التحكم في السوائل الصناعية،فحص الصماماتهي مكونات أوتوماتيكية حاسمة مصممة لمنع التدفق العكسي العرضي للوسط، وحماية المعدات مثل المضخات والمحركات، وضمان استقرار العمليات الصناعية. كشركة مصنعة محترفة ذات قدرات إنتاجية متقدمة وخبرة تصدير عالمية،شركة تيانجين مايلستون صمامتركز على توفير صمامات فحص عالية الأداء وصمامات صناعية أخرى لتلبية الاحتياجات الصناعية المتنوعة. إذن، هل تفهم صمامات الفحص؟

ما هو صمام الاختيار؟

A صمام الاختيارهو صمام أوتوماتيكي يعمل جزء الإغلاق (قرص الصمام الدائري) تحت وزنه وضغط السائل. وتتمثل وظيفته الأساسية في منع التدفق العكسي للوسط، مما يجعله مكونًا لا غنى عنه في أنظمة نقل السوائل عبر مختلف الصناعات. على عكس الصمامات اليدوية أو شبه الأوتوماتيكية، لا تتطلب صمامات الفحص مصدر طاقة خارجي - يتم تشغيلها بالكامل بواسطة الضغط الديناميكي للوسيط نفسه، مما يضمن منع التدفق العكسي في الوقت الفعلي وبشكل موثوق.

الوظائف الأساسية لصمامات الفحص

منع التدفق العكسي للوسط: هذه هي الوظيفة الأساسية. في أنظمة الأنابيب، تمنع صمامات الفحص التدفق العكسي للوسائط عند انخفاض ضغط النظام، مما يؤدي إلى تجنب انقطاع الإنتاج.

حماية المضخات ومحركات الدفع: يمكن أن يتسبب التدفق العكسي في عكس اتجاه المضخات، مما قد يؤدي إلى إتلاف المكونات الداخلية وزيادة التحميل على محرك الدفع، مما يؤدي إلى توقف مكلف. تُغلق صمامات الفحص فورًا عند التدفق العكسي، مما يزيل هذا الخطر.

تفريغ الوسائط من الحاويات بأمان: في صهاريج التخزين أو أوعية الضغط، تتحكم صمامات الفحص في التدفق أحادي الاتجاه للوسائط، مما يضمن التفريغ الآمن ويمنع التدفق العكسي للسيفون أو التلوث.

العزل الآمن: يتم استخدام صمامات الفحص جنبًا إلى جنب مع صمامات البوابة لتشكيل نظام حماية مزدوج. على سبيل المثال، في خطوط الأنابيب ذات الضغط العالي، تمنع صمامات الفحص التدفق العكسي، بينما تسمح صمامات البوابة بالعزل اليدوي للصيانة، وبالتالي تحسين سلامة النظام بشكل عام.

أنواع صمامات الفحص: صمامات الرفع والتأرجح

بناءً على حركة قرص الصمام، تنقسم صمامات الفحص بشكل أساسي إلى صمامات فحص الرفع وصمامات فحص التأرجح. كل نوع له خصائصه الهيكلية الفريدة وسيناريوهات التطبيق، ومناسبة للاحتياجات الصناعية المختلفة.

رفع صمام الاختيار

يشبه هيكل صمام فحص الرفع هيكل صمام البوابة، لكنه يفتقر إلى ساق الصمام الذي يحرك قرص الصمام. يتحرك قرص الصمام عموديًا (لأعلى ولأسفل) على طول مقعد الصمام للتحكم في التدفق.

مبدأ العمل

عملية الفتح: عندما يتدفق الوسط من نهاية المدخل (الجانب السفلي) إلى نهاية المخرج (الجانب العلوي)، فإن ضغط المدخل يدفع قرص الصمام إلى الأعلى، متغلبًا على المقاومة المجمعة لوزن قرص الصمام واحتكاك التدفق. يؤدي هذا إلى رفع قرص الصمام من مقعد الصمام، مما يسمح للوسيط بالمرور بسلاسة.

عملية الإغلاق: إذا حاول الوسط التدفق للخلف، فإن الضغط العكسي يدفع قرص الصمام إلى الأسفل. بعد ذلك، تحت وزنه والضغط العكسي، يضغط قرص الصمام بقوة على مقعد الصمام، مما يؤدي إلى إغلاق خط الأنابيب ومنع التدفق العكسي.

المزايا الرئيسية

استجابة إغلاق سريعة، مثالية للأنظمة ذات التغيرات المتكررة في الضغط.

دقة إغلاق عالية عند الإغلاق، ومناسبة للوسائط ذات متطلبات التسرب المنخفضة.

التطبيقات النموذجية

أنظمة إمدادات المياه والصرف الصحي.

أنابيب تغذية الغلايات وأنظمة البخار في محطات توليد الطاقة.

القطاعات الصناعية الخفيفة التي تتطلب درجة نقاء عالية للغاية للوسط.

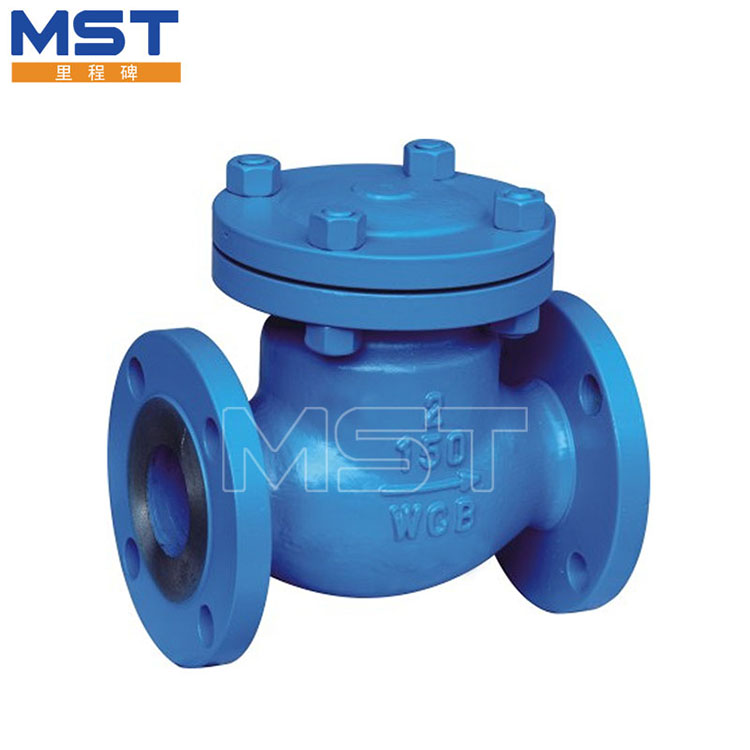

صمام فحص من النوع المتأرجح

يتميز صمام فحص النوع المتأرجح بقرص مائل ومثبت على محور دوار (يوجد عادةً بالقرب من مقعد الصمام). ويتأرجح القرص حول هذا المحور ليفتح أو يغلق، بدلاً من التحرك عمودياً.

مبدأ العمل

عملية الفتح: عندما يتدفق الوسط في الاتجاه الأمامي، فإن ضغطه يدفع القرص للتأرجح بعيدًا عن مقعد الصمام، مما يخلق ممرًا للوسط. يتم تحديد زاوية تأرجح القرص من خلال معدل تدفق الوسط، حيث تؤدي معدلات التدفق الأعلى إلى زاوية فتح أكبر، مما يقلل من مقاومة التدفق.

عملية الإغلاق: عندما يحدث التدفق العكسي، يدفع الضغط المتوسط ​​العكسي القرص للتأرجح مرة أخرى نحو مقعد الصمام. يقوم القرص بعد ذلك بإغلاق المقعد تحت الضغط العكسي، مما يؤدي إلى إيقاف التدفق الخلفي. مبدأ العمل مشابه لصمام عدم الرجوع من نوع الرفع، لكن حركة التأرجح تقلل من قوة التأثير أثناء الإغلاق، مما يطيل عمر خدمة الصمام.

المزايا الرئيسية

مقاومة منخفضة للتدفق، مما يجعلها مناسبة لخطوط الأنابيب ذات القطر الكبير أو الأنظمة ذات معدل التدفق العالي.

هيكل بسيط، صيانة سهلة، وقدرة قوية على التكيف مع الوسائط ذات الشوائب الطفيفة (مثل مياه الصرف الصحي والنفط الخام).

التطبيقات النموذجية

خطوط أنابيب النفط والغاز.

أنظمة الإمداد الحراري.

صناعة المعادن.
