لماذا يجب أن تختار صمام فراشة العروة لتطبيقاتك الصناعية؟

في عالم السيطرة على السوائل ، توجد الصمامات في قلب كل نظام صناعي. يحددون مدى عمل خطوط الأنابيب ، وكيفية تشغيل العمليات بأمان ، وكيف توفر الصناعات بكفاءة الطاقة والموارد. من بين العديد من أنواع الصمامات ،Lug Butterfly Valveيبرز كحل متعدد الاستخدامات وفعال من حيث التكلفة وموثوق به لكل من العمليات المتوسطة والمتوسطة. إن تصميمه الفريد وأدائه القوي يجعله مناسبًا لإمدادات المياه ، ومعالجة مياه الصرف الصحي ، والصناعات الكيميائية ، ومحطات الطاقة ، وأنظمة HVAC.

تلتقي هذه المقالة نظرة مفصلة على مبادئ العمل ، والمواصفات ، والفوائد ، وتطبيقات صمام Butterfly Lug ، مع تسليط الضوء أيضًا على سبب وجود العديد من الشركات ، بما في ذلك تلك الشراكة معشركة شركة شركة شركة Tianjin Milestone Valve Companyتفضل هذا النوع من الصمامات في خطوط الأنابيب الخاصة بهم.

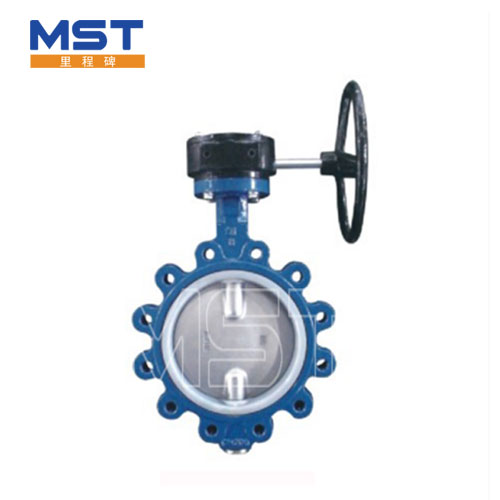

ما هو صمام فراشة العروة؟

صمام فراشة العروة عبارة عن صمام ربع دوران مصمم لتنظيم أو عزل تدفق السوائل داخل خطوط الأنابيب. يتميز بتصميمه "Lug" ، والذي يتميز بإدراج ملولبة على جانبي جسم الصمام. يتيح هذا البناء أن يتم تثبيت الصمام مباشرة إلى الشفاه ، مما يتيح للتركيب وإزالة سهولة دون إزعاج نظام الأنابيب بأكمله.

هذه الميزة تجعل صمام فراشة العروة عمليًا للغاية للأنظمة التي تتطلب صيانة متكررة ، حيث قد يحتاج جانب واحد من خط الأنابيب إلى فصله دون التأثير على الآخر.

الوظائف الرئيسية ومبدأ العمل

مبدأ العمل لصمام فراشة العروة واضح ومباشر:

• تعمل مع حركة ربع الدور.

• يدور القرص الدائري ، الموجود في وسط الأنبوب ، حول محور عمودي للتحكم في التدفق.

• عندما يتم تشغيل المقبض أو المحرك 90 درجة ، يفتح القرص بالكامل أو يغلق المقطع.

• يمكن أيضًا ضبط الصمام على المواضع الوسيطة ، مما يسمح بتنظيم التدفق الدقيق.

يقلل هذا التصميم من المقاومة ، ويقلل من انخفاض الضغط ، ويقدم ختم موثوق به عند إقرانه بمقاعد مرجعية عالية الجودة.

معلمات المنتج من صمام فراشة العروة

فيما يلي المعلمات العامة التي تعرض القدرات الفنية لصمام فراشة العروة القياسي:

المواصفات الرئيسية

• نطاق الحجم: DN50 - DN1200 (2 " - 48")

• تصنيف الضغط: PN10 ، PN16 ، ANSI 150

• مادة الجسم: الحديد الزهر ، الحديد الدكتايل ، الصلب الكربوني ، الفولاذ المقاوم للصدأ

• مادة القرص: الحديد الدكتايل ، الفولاذ المقاوم للصدأ ، البرونز الألمنيوم ، قرص مغلف من النايلون

• مادة المقعد: EPDM ، NBR ، PTFE ، VITON

• نوع الاتصال: نوع lugged مع إدراج الخيوط

• طريقة التشغيل: الرافعة اليدوية ، علبة التروس ، المحرك الكهربائي ، المحرك الهوائي

• نطاق درجة الحرارة: -20 درجة مئوية إلى +200 درجة مئوية (اعتمادًا على مادة المقعد)

• طلب: الماء ، الزيت ، الغاز ، الملاط ، السوائل الكيميائية

جدول المعلمة الفنية

مزايا صمام فراشة العروة

1. التثبيت المرن- يمكن تثبيتها في نهاية خط أنابيب دون الحاجة إلى الأنابيب المصب.

2. سهولة الصيانة- يسمح بصيانة جانب واحد من النظام دون إغلاق الخط بأكمله.

3. فعالة من حيث التكلفة- أخف وزنا وأكثر إحكاما من صمامات البوابة أو الكرة الأرضية ، مما يقلل من تكاليف المواد والتركيب.

4. متانة- مع مواد مثل الحديد الدكتايل والفولاذ المقاوم للصدأ ، يقاوم الصمام الضغط ، تقلبات درجة الحرارة ، والبيئات التآكل.

5. ختم ضيق-توفر مواد المقعد المتقدمة إغلاقًا خفيفًا ، حتى في ظل ظروف صعبة.

6. التنوع- مناسبة للمياه النظيفة والمياه العادمة والزيت والغاز والمواد الكيميائية المعتدلة.

تطبيقات صمام الفراشة العروة

يحتوي صمام Lug Butterfly على تطبيقات واسعة عبر الصناعات المختلفة:

• إمدادات المياه ومعالجة مياه الصرف الصحي- يوفر إغلاق ومراقبة موثوقة في أنظمة المياه والمياه الصرف الصحي البلدية.

• أنظمة HVAC- يستخدم لتنظيم خطوط أنابيب المياه المبردة والمياه الساخنة.

• الصناعة الكيميائية- يتعامل مع السوائل المسببة للتآكل المعتدل بسبب مقاعد PTFE و Viton.

• محطات الطاقة- يلعب دورًا في تدوير مياه التبريد والخدمات المساعدة.

• صناعة البحرية- البناء خفيف الوزن يجعله مناسبًا للأنظمة على متن الطائرة.

إن براعة هذا الصمام يجعلها واحدة من المنتجات الأكثر شيوعًا من قبل المهندسين ومديري المشاريع في جميع أنحاء العالم.

مقارنة مع أنواع الصمامات الأخرى

الأسئلة الشائعة حول صمام فراشة العروة

س 1: ما الذي يجعل صمام فراشة العروة يختلف عن صمام فراشة الرقاقة؟
يحتوي صمام فراشة العروة على إدراج ملولبة (العروات) التي تسمح بالانسحاب الصمام مباشرة إلى الشفاه ، مما يتيح فصل جانب واحد من الأنابيب دون إزعاج الآخر. على النقيض من ذلك ، يتطلب نوع الرقاقة إغلاق الخط بأكمله قبل الإزالة.

س 2: هل يمكن استخدام صمام فراشة العروة لتطبيقات الضغط العالي؟
بشكل عام ، تم تصميم صمامات فراشة العروة لأنظمة الضغط المتوسطة (PN10-PN16 أو ANSI 150). بالنسبة لضغوط أعلى ، قد تكون هناك حاجة إلى مواد متخصصة والتصميمات المعززة ، ولكن في معظم خطوط الأنابيب الصناعية ، فإن معالجة الضغط الخاصة بها كافية.

س 3: كيف تؤثر مادة المقعد على أداء صمام فراشة العروة؟
تؤثر مادة المقعد بشكل مباشر على مقاومة درجة الحرارة ، وخصائص الختم ، والتوافق مع الوسائط. على سبيل المثال ، يعد EPDM مثاليًا للمياه ، ويفضل PTFE للمواد الكيميائية ، ويعمل Viton بشكل جيد مع درجات حرارة أعلى. يضمن اختيار المقعد الصحيح الموثوقية على المدى الطويل.

س 4: لماذا يجب أن أختار شركة Tianjin Milestone Valve لصمامات Butterfly Lug؟
لدى شركة Tianjin Milestone Valve Company سنوات من الخبرة في تصنيع الصمامات ، وتقدم تصميمات قوية ومواد متميزة وخيارات قابلة للتخصيص. تستخدم صمامات فراشة العروة على نطاق واسع في المشاريع البلدية والصناعية والبحرية ، مما يثبت كل من المتانة والكفاءة.

خاتمة

الLug Butterfly Valveيجمع بين الكفاءة والمتانة والتطبيق العملي ، مما يجعلها خيارًا لا غنى عنه للأنظمة الصناعية الحديثة. تساهم سهولة التثبيت ، والقدرة على عزل جانب واحد من الخط ، والتصميم الفعال من حيث التكلفة ، في تزايد الطلب في الأسواق العالمية.

إذا كنت تفكر في حل موثوق لأنظمة خطوط الأنابيب الخاصة بك ، فإن الاستثمار في صمامات عالية الجودة منشركة شركة شركة شركة Tianjin Milestone Valve Companyيضمن كل من الأداء والقيمة طويلة الأجل.

للاستفسارات أو المشاورات الفنية أو الطلبات بالجملة ، لا تتردد في ذلكاتصال شركة شركة شركة شركة Tianjin Milestone Valve Company- اسم موثوق به في تصنيع الصمامات والعرض.
