ما هو الفرق بين صمام الكرة الأرضية وصمام البوابة؟

كمعدات رئيسية للتحكم في تدفق الوسائط في نظام خطوط الأنابيب ،صمامات الكرة الأرضيةوصمامات البوابةكلا الصمامات المقطوعة ، ولكنها تختلف اختلافًا كبيرًا في التصميم الهيكلي وخصائص العمل والسيناريوهات المعمول بها. قد يؤثر الاختيار غير السليم على كفاءة النظام وحتى يسبب مخاطر السلامة.

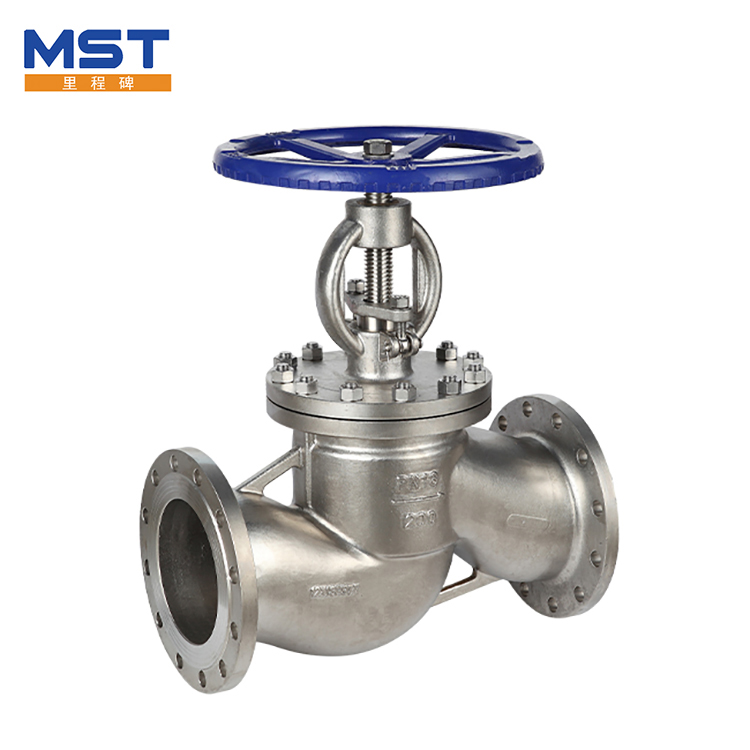

الفرق الأساسي في التصميم الهيكلي يحدد الخصائص الوظيفية. يتبنى صمام الكرة الأرضية هيكل "اعتراض قرص صمام". يوجد مقعد صمام عمودي على اتجاه السائل في جسم الصمام. يتحرك قرص الصمام لأعلى ولأسفل من خلال قضيب المسمار لتحقيق الختم. يحتاج السائل إلى جعل الدوران 90 درجة يتدفق عبر جسم الصمام. معامل مقاومة التدفق (حوالي 3-5) أعلى بكثير من معامل صمام البوابة. يعتمد صمام البوابة على "اعتراض بوابة موازية". تتحرك البوابة رأسياً على طول خط مركز مقعد الصمام. عند فتحها بالكامل ، يتم فصل البوابة تمامًا عن قناة التدفق. معامل مقاومة التدفق هو 0.1-0.5 فقط ، وهو قريب من سعة تدفق أنبوب قصير.

التحكم في التدفق والختم لكل منهما تركيزه الخاص. قرص الصمام ومقعد الصمام في صمام الكرة الأرضية هما أختام الاتصال بالوجه ، ويكون الختم أكثر موثوقية عند الإغلاق. إنه مناسب بشكل خاص لخطوط أنابيب القطر الصغيرة ذات الضغط المنخفض (DN15-DN100) ، ويمكن تعديل التدفق بدقة عن طريق فتح قرص الصمام. غالبًا ما يتم استخدامه في مناطق تتطلب اختناقًا (مثل أنظمة التدفئة). ومع ذلك ، فإن سطح الختم الخاص به يتلف بسهولة بسبب تآكل السوائل عالي السرعة ، وعمر عمره عمومًا من 10000 إلى 20،000 مرة من الفتح والإغلاق. تتماشى بوابة صمام البوابة مع مقعد الصمام. لا يوجد خسارة خنق عند فتحها بالكامل. إنه مناسب لخطوط الأنابيب ذات القطر الكبير (DN100-DN1000) ، ولكن يجب أن يتم محاذاة بدقة عند الإغلاق ، وإلا فإنه من السهل التسرب ، ولا يمكن تحقيق تنظيم التدفق. يتم استخدامه في الغالب في الظروف المفتوحة والمغلقة بالكامل (مثل أنابيب مياه الصنبور).

الفرق في ظروف العمل المعمول بها واضح. صمام Globe مناسب لنقل الوسائط النظيفة مثل المياه النظيفة والزيت. عادة ما يكون ضغط العمل أكثر من 16 ميجا باسكال ، ونطاق درجة الحرارة هو -29 ℃ إلى 425 ℃. انتبه إلى اتجاه التدفق (انخفاض مدخل ومتخلص مرتفع) أثناء التثبيت ، وإلا سيتم تقليل أداء الختم. يمكن استخدام صمام البوابة لنقل الوسائط التي تحتوي على كمية صغيرة من الجزيئات (مثل مياه الصرف الصحي) ، مع مستوى ضغط يصل إلى 42 ميجا باسكال ، ونطاق قابلية للتكيف على درجة الحرارة على نطاق أوسع (-196 ℃ إلى 540 ℃) ، ولا يمكن أن تسبب قيود الاتجاه في التثبيت ، ولكنها لا تناسب سيناريو الافتتاح المتكرر وإغلاقها بسهولة.

تكلفة الصيانة وحياة الخدمة تحتاج إلى اعتبارها شاملة. إن بنية اتصال صمام الصمام وربط قضيب المسمار في صمام العالم بسيط ، ولا يلزم استبدال حشية الختم إلا أثناء الصيانة. تكلفة الصيانة الفردية حوالي 50 ٪ من صمام البوابة. يحتوي صمام البوابة على بنية توجيهية معقدة بين البوابة وجذع الصمام. إذا تعثرت ، فيجب تفكيكها ككل ، ووقت الصيانة هو 2-3 أضعاف وقت صمام العالم. ومع ذلك ، في الحالة المفتوحة بالكامل ، تكون مقاومة تدفق صمام البوابة صغيرة ، والتي يمكن أن تقلل من استهلاك الطاقة لخط الأنابيب وأكثر اقتصادا للاستخدام على المدى الطويل.

عند الاختيار ، المبدأ الأساسي المتمثل في "اختيار أغلوب صماملقطر صغير وصمام البوابةلقطر كبير. اختيار صمام الكرة الأرضية لتعديل التدفق ، واختيار صمام بوابة للفتح الكامل والإغلاق ؛ يجب اتباع صمام الكرة الأرضية للوسائط النظيفة وصمام بوابة للوسائط التي تحتوي على جزيئات ". فقط من خلال الجمع بين ضغط النظام والخصائص المتوسطة وتردد التشغيل ، يمكن إدخال الأداء الأمثل للصمام في اللعب ، ويتم ضمان التشغيل الآمن والفعال لنظام الأنابيب.
